Die zunehmende Verbreitung von Elektrofahrzeugen führt zu einem wachsenden Bedarf an leistungsfähiger Ladeinfrastruktur. Besonders Schnellladeparks und HPC Ladeparks benötigen große elektrische Leistungen, um mehrere Fahrzeuge gleichzeitig und in kurzer Zeit laden zu können. Ein passend ausgelegter Trafo Ladepark bildet deshalb eine wichtige Grundlage für eine zuverlässige Energieversorgung.
Was ist ein Trafo für einen Ladepark

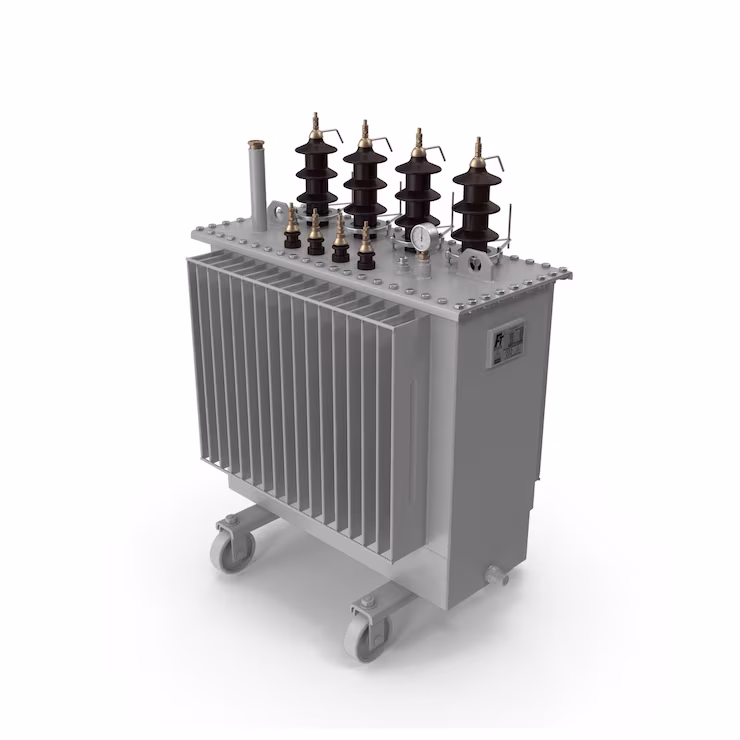

Ein Trafo Ladepark dient dazu, elektrische Energie aus dem Mittelspannungsnetz auf die für die Ladeinfrastruktur benötigte Spannung umzuwandeln. Bei größeren Ladeparks reicht ein herkömmlicher Niederspannungsanschluss häufig nicht aus. In diesen Fällen wird der Ladepark über einen Mittelspannungstransformator versorgt.
Die erforderliche Transformatorleistung richtet sich unter anderem nach der Anzahl der Ladepunkte, deren maximaler Ladeleistung und dem erwarteten gleichzeitigen Energiebedarf.
Warum benötigen Schnellladeparks leistungsstarke Transformatoren
Schnellladestationen können je nach System Ladeleistungen von 150, 300 oder 400 kW erreichen. Wenn mehrere Ladepunkte gleichzeitig genutzt werden, entsteht schnell ein Gesamtbedarf im Megawattbereich.
Ein entsprechend dimensionierter Trafo ermöglicht es, diese hohe Leistung zuverlässig bereitzustellen. Gleichzeitig sollte die Planung ausreichend Reserven für zukünftige Erweiterungen berücksichtigen.
Wie wird die benötigte Trafoleistung für einen Ladepark bestimmt
Für die Auslegung werden verschiedene Faktoren betrachtet. Dazu gehören die Anzahl der Ladepunkte, die maximale Leistung je Ladepunkt und der Gleichzeitigkeitsfaktor.
Auch geplante Erweiterungen sollten berücksichtigt werden. Zusätzlich können Lastmanagement, Batteriespeicher und Photovoltaikanlagen Einfluss auf die erforderliche Transformatorleistung haben.
Welche Vorteile bietet ein richtig dimensionierter Trafo Ladepark
Ein passend dimensionierter Transformator sorgt für eine stabile Stromversorgung der Ladeinfrastruktur. Er ermöglicht eine hohe Ladeleistung und kann gleichzeitig dazu beitragen, unnötige Investitionskosten durch eine Überdimensionierung zu vermeiden.
Werden zukünftige Erweiterungen bereits bei der Planung berücksichtigt, kann außerdem eine langfristig nutzbare Energieversorgung geschaffen werden.
Welche Transformatoren kommen für Ladeparks infrage
Je nach Projekt können Öltransformatoren oder Gießharztransformatoren eingesetzt werden. Die Entscheidung hängt unter anderem vom Aufstellort, den Brandschutzanforderungen, der Kühlung, der Geräuschentwicklung und den vorhandenen Platzverhältnissen ab.
Die technischen Rahmenbedingungen sollten deshalb bereits während der Projektplanung berücksichtigt werden.
Welche Netzspannungen sind bei Ladeparks üblich
Größere Ladeparks können beispielsweise über Mittelspannungsnetze mit 10 kV oder 20 kV versorgt werden. Der konkrete Netzanschluss hängt jedoch von den örtlichen Netzbedingungen und den Vorgaben des zuständigen Netzbetreibers ab.
Der Transformator muss entsprechend auf die vorhandene Netzspannung und die benötigte Leistung abgestimmt werden.
Welche Rolle spielt das Lastmanagement
Ein intelligentes Lastmanagement kann die verfügbare elektrische Leistung gezielt auf verschiedene Ladepunkte verteilen. Dadurch lassen sich Leistungsspitzen reduzieren und vorhandene Netzkapazitäten effizienter nutzen.
Bei der Planung eines Trafo Ladepark sollte daher geprüft werden, ob ein Lastmanagement eingesetzt werden soll und welchen Einfluss es auf die benötigte Transformatorleistung hat.
Kann ein Ladepark mit Photovoltaik und Batteriespeicher kombiniert werden
Ja, Photovoltaikanlagen und Batteriespeicher können in das Energiekonzept eines Ladeparks integriert werden. Eine Photovoltaikanlage kann einen Teil der benötigten Energie bereitstellen, während ein Batteriespeicher beispielsweise zur Abdeckung von Leistungsspitzen eingesetzt werden kann.
Die Komponenten müssen jedoch technisch aufeinander abgestimmt werden. Dies betrifft insbesondere Leistung, Steuerung und Netzanschluss.
Warum sind Leistungsreserven bei der Planung wichtig
Die Anzahl der Ladepunkte kann sich nach der Inbetriebnahme eines Ladeparks erhöhen. Auch leistungsstärkere Ladestationen können später hinzugefügt werden.
Werden entsprechende Reserven bereits bei der Transformatorplanung berücksichtigt, kann eine spätere Erweiterung einfacher umgesetzt werden. Dadurch lässt sich vermeiden, dass der vorhandene Transformator frühzeitig ersetzt werden muss.
Was muss vor der Bestellung eines Trafos geklärt werden
Vor der technischen Auslegung sollten wichtige Projektdaten vorliegen. Dazu gehören die gewünschte Anschlussleistung, die Anzahl und Leistung der Ladepunkte, die Netzspannung, der geplante Aufstellort und der gewünschte Inbetriebnahmetermin.
Zusätzlich sind Informationen über mögliche Erweiterungen, Batteriespeicher, Photovoltaikanlagen und Lastmanagement hilfreich.
Wie wichtig ist die Abstimmung mit dem Netzbetreiber
Die Abstimmung mit dem Netzbetreiber ist bei größeren Ladeparks besonders wichtig. Der Netzbetreiber legt unter anderem die Rahmenbedingungen für den Netzanschluss fest.
Transformator, Trafostation und Mittelspannungsschaltanlage sollten auf diese Anforderungen abgestimmt werden. Eine frühzeitige Planung kann dazu beitragen, technische Probleme und Verzögerungen bei der Umsetzung zu vermeiden. Wer einen leistungsfähigen Trafo Ladepark plant, findet auf der Seite wichtige Informationen zur passenden Transformatorlösung.
Fazit
Ein Trafo Ladepark ist ein zentraler Bestandteil moderner Schnellladeinfrastruktur. Die richtige Dimensionierung sorgt für eine zuverlässige Energieversorgung und schafft die Grundlage für leistungsstarke Ladepunkte.
Entscheidend sind eine genaue Analyse des aktuellen Leistungsbedarfs, ausreichende Reserven für zukünftige Erweiterungen sowie die Abstimmung mit Netzbetreiber und weiteren Komponenten der Energieinfrastruktur. Durch eine ganzheitliche Planung kann ein Ladepark effizient, zuverlässig und langfristig nutzbar aufgebaut werden.
